案例三
【背景資料】
某大橋工程，該大橋橋址位于兩山體之間容地，跨越一小河流河流枯水期水深0.5m左右，豐水期水深2m左右，地面以下地層依次為黏土、砂礫強風化砂巖，該橋基礎原設計為40根鉆孔灌注樁，樁長12.0～13.8m不等。施工中發生如下事件：
事件一：大橋基礎施工時，恰逢河流枯水期且大旱無水。施工單位考慮現場施工條件、環保、工期等因素影響，提請將原設計大橋基礎鉆孔灌注樁全部變更為人工挖孔樁。監理單位與相關部門評估、審定，認為該變更屬于對工程造價影響較大的重要工程變更，在履行相關審批程序后，下達了工程變更令。

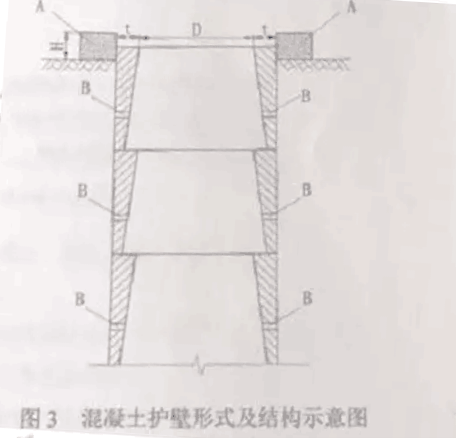

事件二：開工前，施工單位編制了人工挖孔柱專項施工方案，為保證施工安全，人工挖孔樁施工采用分節現澆C25混凝土護壁支護，每節護壁高度為1m，樁孔混凝土護壁形式及結構如圖3所示。挖孔施工過程中，發現地層中有甲烷、一氧化碳等氣體，施工單位重新制訂了專項工方案。
事件三：樁基礎人工挖孔施工中，施工單位采取了如下做法：
(1)挖孔作業時，至少每2h檢測一次有毒有害氣體及含氧量，保持通風;孔深大于10m時，必須采取機械強制通風措施。
(2)樁孔內設有防水燈泡照明，電壓為220V。
(3)樁孔每開挖2m深度澆筑混凝土護壁。
【問題】
1.事件一中，監理工程師下達工程變更令之前，須履行哪兩個審批程序?
2.圖3中，混凝土護壁形式屬于外齒式還是內齒式?寫出構造物A的名稱，說明混凝土護壁節段中設置的管孔B的主要作用。
3.根據《公路工程施工安全技術規范》，圖3中標注的D與H的范圍是如何規定的?事件二中，為防止施工人員發生中毒窒息事故，挖孔施工現場應配備哪些主要的設備、儀器?
4.事件三中，逐條判斷施工單位的做法是否正確?若錯誤，予以改正。
5.該大橋挖孔樁修訂后的專項施工方案是否需要專家論證審查?說明理由。
【參考答案】
1.(1)一是要報業主批準。
(2)二是要同承包人協商確定變更工程的價格不超過業主批準的范圍。
2.(1)內齒式。
(2)護圈。
(3)防止護壁外側與孔壁間不密實或有空洞，用來進行補漿的。或者壁后有滲水，排水作用。(此文僅做參考)
3.(1)D不小于1.2m。H不小于300mm。
(2)氣體濃度檢測器、通風設施、防毒面罩、氧氣瓶。
4.(1)正確。
(2)錯誤。改正：樁孔內設有防水燈泡照明，電壓為安全電壓。
(3)錯誤。改正：混凝土護壁應隨挖隨澆，每節開挖深度應符合專項施工方案要求，且不得超過1m。
5.(1)需要。
(2)理由：因?yàn)橥诳资┕み^(guò)程中，發現地層中有甲烷、一氧化碳等氣體，所以需要專家論證。
案例四
【背景資料】

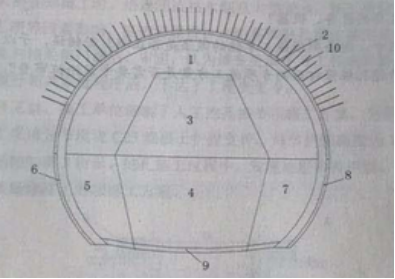

某二級公路的一座隧道，根據施工圖設計，起訖樁號K101+109~K101+404，長度295m，其中，明洞10m，Ⅵ級圍巖203m，Ⅴ級圍巖82m。根據隧道的圍巖級別、地質情況和監控量測單位提供的數據，結合施工現場的實際情況，施工單位決定在該隧道中采用如圖4所示的工序進行開挖和支護，施工時從進口往出口方向掘進。
圖中1～10代表開挖或支護的施工工序，開挖時每循環開挖長度為2m，開挖至K101+259時，仰拱與掌子面的距離為60m，施工過程中，在K101+244～K101+249處發生塌方，事故發生后，現場有關人員立即向本單位負責人報告，單位負責人接到報告后，在規定時間內向當?shù)乜h級人民政府安全生產監督管理部門報告，并按規定妥善處理，事故造成直接經濟損失120萬元，沒有造成人員傷亡。
【問題】
1.圖中所示的隧道開挖方式是什么?該隧道采用這種開挖方式是否合理?說明理由。
2.寫出圖中施工工序1、2、3、5、6、9、10的名稱。
3.指出開挖過程中施工單位的不妥之處或錯誤做法，并改正。
4.事故發生后，單位負責人接到現場人員的報告后，應在多長時間內向當?shù)乜h級人民政府安全生產監督管理部門報告?
【參考答案】
1.(1)環形預留核心土法
(2)合理
(3)理由：因?yàn)樗淼绹鷰r明洞10m，Ⅵ級圍巖203m，Ⅴ級圍巖82m，圍巖較差，采用環形預留核心土法核心土能保證開挖面穩定，較安全。
2.1上部環形開挖，2上部初期支護，3核心土開挖，5下部左邊墻開挖，6下部左邊墻初期支護，9仰拱混凝土澆筑，10全斷面二次襯砌。
3.(1)錯誤做法一：開挖時每循環開挖長度為2m。
改正：環形開挖預留核心土法，每循環開挖長度宜為0.5～1.0m。
(2)錯誤做法二：開挖至K101+259時，仰拱與掌子面的距離為60m。
改正：開挖至K101+259，圍巖的級別為Ⅵ級。仰拱與掌子面的距離，圍巖不得超過40m。
4.1小時。
